Режущая кромка под микроскопом

[Corax]

Задавшись вопросом чем бы наточить бритву нашел на straightrazorplace интересную ссылку: http://tzknives.com/razoredges.html" onclick="window.open(this.href);return false;
снимки режущей кромки бритв под микроскопом. Не скажу что поражают - разрешение и/или работа с микроскопом явно слабовато для выявления лидера, но в качестве ориентира и для интереса вполне :)
К сожалению не приводится данных (даже субъективных) об остроте бритвы - было бы значительно интереснее.
От себя добавлю, что в 60х микроскоп тупую бритву от острой отличить не могу, но зато подсмотрел как крепить ее к столику... теперь смогу в 500х поглядеть ;) К сожалению фоток сделать не смогу :(




Дружественная тема: О микроскопах для просмотра РК, карманный микроскоп
Дружественная тема: Строение волоса, теория процессов при бритье

[Aleks Ander]

А если тупо оптикой фотика в глаз линзы? У Олег Бритваа хорошо получается делать фотки вменяемого качества даже электронным фотоаппаратом через дешёвую лупу.

[Corax]

К сожалению (или счастью), микроскоп несколько сложнее лупы ;) На данный момент максимум, что у меня есть - приделанная к микроскопу мегапиксельная web-камера. С ней можно получать увеличения до 500х, но о качестве говорить не приходится. К слову для эксперименту сегодня поглядел безопасное лезвие Нева (черное такое, непользованное, но старое) - ужос. Все в царапинах, на кромке каверны какие-то. Надо будет еще опасную бритву поглядеть для сравнения ;)
Да, имхо, микропилу не увижу - где-то видел снимок со сканирующего электронного микроскопа - даже там она слабо видна, т.е. в оптике будет практически не заметна.

[Aleks Ander]

Хм... Понятно, что сложнее, но глаз-то - он и есть глаз, живой или электронный. Нет?

Corax, выкладывайте любые вменяемые снимки, оправдывайте своё звание. Лишним не будет. Интернет, благо, пока ещё резиновый

[Олег Бритва]

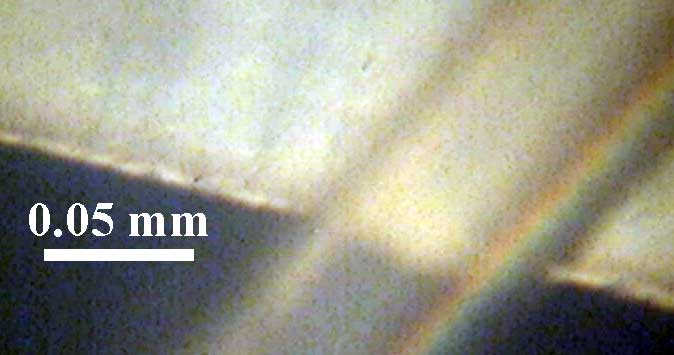

http://tzknives.com/razoredges.html - это интересно, но...
Попробую снять волос, как сказал Александр, своим мегаручным и архидедовским способом - при помощи самой обычной цифромыльницы и пары луп. Интересно кто круче?
Итак, экспериментируем.

[Corax]

Итак, обещанного три года ждут, но некие фотки я сделал, так что отчитаюсь.
Цель: снять РК до и после бритья на разных бритвах и посмотреть отличия.
Объекты: Бритвы Wapienica (вогнутость 1/2 или 1/4, имхо нержавейка, 5/8, пр-во Польша), Sanguine (вогнутость 1/1, имхо нержавейка, 7/8, пр-во Пакистан, Индия или китай), лезвие для безопасной бритвы Gilette Rubie Platinum (пр-во Россия).
Инструменты: Микроскоп металлографический, упрощенный (ММУ3), применялись увеличения Х100 и Х500 (по поверочному образцу с ценой деления 0,01мм). Вместо одного из окуляров использовалась мегапиксельная web-камера Logitech.
Обработка образцов: Обе опасные бритвы направлены на ремне с пастой ГОИ, потом на коже, перед исследованием протирались спиртом. Заточке с моей стороны подвергалась только Sanguine при помощи стекла и алмазной пасты для притирки клапанов, после чего долго пришлось ее чинить пастой ГОИ. Безопасное лезвие просто спиртом протиралось.
Состояние образцов: опасные бритвы бреют, волос режут, лезвие бреет, волос не режет.
Характеристики бритья: двухдневная щетина, срезается в три прохода - по волосу, поперек волоса, против волоса - одинаково для безопасной и опасных бритв. Качество сравнимо, но с безопасной у меня нет опыта - брился первый раз.
Ниже привожу фотки ДО бритья (после еще не готовы).

[Corax]

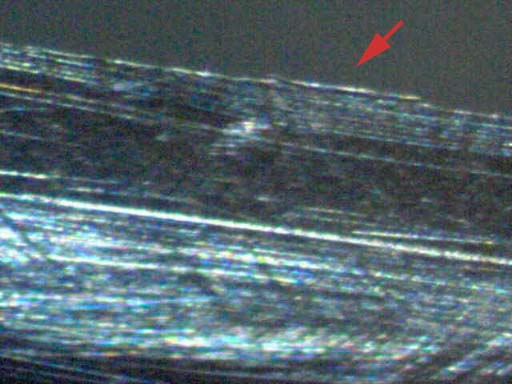

Sanguine до бритья.

[Олег Бритва]

Corax, три не три, я ж не за компом с утра до вечера сижу, как возможность появится - сделаю...

[Corax]

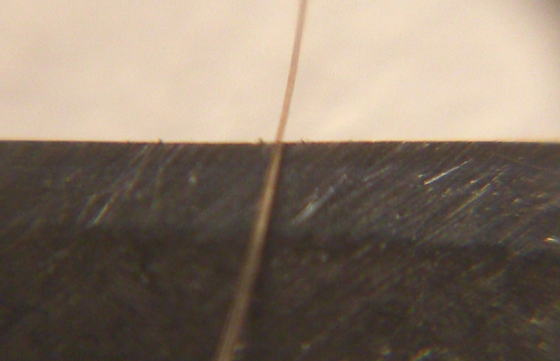

Gillette Rubie Platinum до и после бритья, волос
По фоткам, лезвие неплохо сохранилось после бритья, визуально тоже. Попробую еще раз им побриться - отпишусь.
Немного оффтопика.
Оказалось, что бриться безопасной бритвой и станком - две большие разницы. Бритье безопаской ближе к опасному бритью. Надо знать направления роста волос и бриться в несколько проходов. Качество вполне сравнимо с опасной бритвой. Процесс несколько менее приятен, но более прост (орудовать такой бритвой легче). По времени занимает столько же, сколько и опасной бритвой. Начинающим бриться опасной бритвой пожалуй бы рекомендовал сначала попробовать именно классическую безопасную. По поводу самой бритвы (не лезвия) ничего сказать не могу - у меня какое-то отцовское безобразие пластмассовое, времен застоя, но бреет

[Corax]

Олег Бритва про три года это не вам в пику, а себе - долго запрягаю, езжу тоже медленно ;)
ЗЫ хрень какая-то - одни картинки вставились как картинки, другие - как вложенные файлы.

[Vitamin Z]

ЗЫ хрень какая-то - одни картинки вставились как картинки, другие - как вложенные файлы.

Подправлены настройки форума. Пришлось перезаливать вложения, чтобы создать равные по ширине миниатюры. Вроде всё красиво. Кстати, теперь можно прицеплять до 7 вложений в одно сообщение.

[Олег Бритва]

Corax,
ну-кась я поучавствую со своим корявым приспособлением!

В съёмках принимали участие:
- собссно я ,
- бритва СТИЗ СПОРТ 53г нашего будущего форумчанина,
- волос с головы менеджера интернет-магазина,
- фотик Casio Exilim EX1200 в макрорежиме,
- лупа х20 и лупа х5.

Всё энто хозяйство расположил в виде сэндвича и снимал.

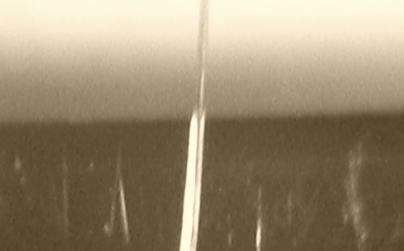

О результатах судите сами!

Для масштаба скажу - толщина волоса на снимке около 0,04мм. Измерял электронным штангенциркулем.
Как вам мой сендвичскоп?

З.Ы. Вообще-то можно было ещё подрастянуть снимки чтобы добится большей видимости увеличения, но жаль резкость портить.

[Олег Бритва]

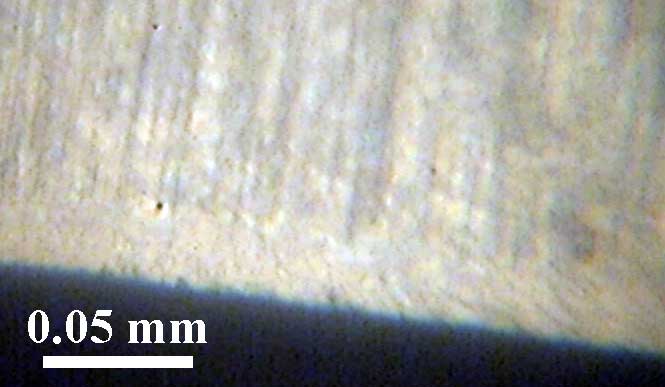

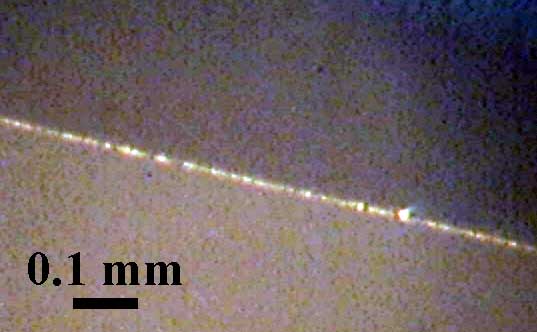

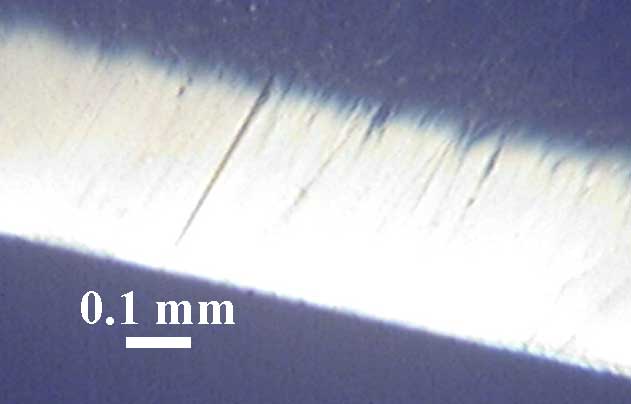

Вот пара снимков кромки опасной бритвы с интернета.

[Кай]

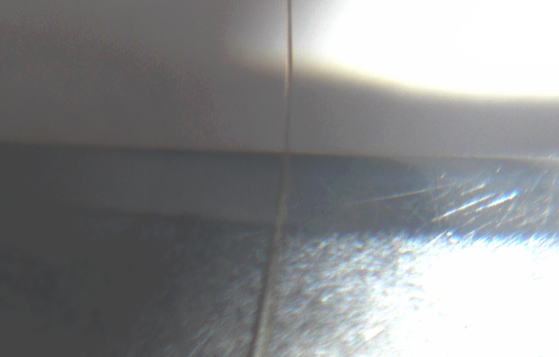

Снимок при увеличении 150Х. При наклоне лезвия примерно в 30град. Бритва WOSTENHOLM&SON. Финальная заточка на арканзасе транслюсент + ремни. (Фото увеличиваются)

Для оценки увеличения волос средний по толщине:

[Vaker]

А чем были сделаны снимки?

[Олег Бритва]

Микроскоп, крат эдак на 100, нет?

[Кай]

Увеличение я написал в начале - Х150 (это 150 крат и есть). Снимки с помощью микроскопа конечно, причём краты реальные.

[Vaker]

А модельку не скажешь?
Снимки очень впечатлили.

[Кай]

Модельку не знаю, да и не микроскоп же увеличение даёт, а вставленные в него линзы. Плюс снимок делается фотоаппаратурой же, которая так же важна.

[GVIk]

Впечатляет. Здорово.
А можно увидеть фото кромки после процесса бритья?
