Отпуск бритвы с крошащейся РК, в бытовой духовке.

[doctorkobelev]

Материала и фото много, все этапы фотографировал. Получал квалифицированные советы от фуромчанина kuznec, спасибо ему за придание мне уверенности.
История началась с покупке на Ebay старого клина из Шифилда. При получении заметил что на лезвии есть "цвета побежалости".
Ну все - бритва испорчена (такие были первые мысли). Тем не менее восстановил, заточил и попробовал в бритье.
Во время заточки заметил, что 2,5 см от пятки - кромка крошится. Остальная часть лезвия заточилась до уверенного реза волоса. Бритва побрила пол щеки и затупилась. Правка на чистом ремне не помогла - что меня озадачило. Добрился другой бритвой, а эту попробовал править на чистом ремне еще раз - результат нулевой.

Бритва после первого бритья, увеличение 200-300 кр.

Еще несколько раз пытался заточить, разные камни, разные СОЖ, разная техника - все бестолку (крошится в начале бритья).
Так как бритвы не коллекционирую, не торгую, принял решение (через месяц) - надо бритву "отпускать - термичить". По совету kuznec, начал постепенно с 250 гр.С (ориентировочно сталь Шифилд - у8-у10 отечественной маркировки стали).
Использовал бытовую электро- духовку и эту таблицу:

Таблица цветов побежалости.

Цвета побежалости 0.jpg (54.85 КБ) 21545 просмотров

В духовке перед вторым отпуском.

Бритва немного пожелтела

Бритва до 250 гр.С

После.

Заточил

Увеличение 500, волос для масштаба 50-70 микрон.

Заметил небольшое улучшение - снимок подтвердил что опять крошилась РК не уже меньше.

После бритья (хватило на одну щеку).
Увеличение 500.

Проконсультировался у kuznec, рекомендовано увеличить время и температуру.
Цвета побежалости меняются очень быстро, ориентироваться на них - нужен опыт кузнеца. Лучше ориентироваться на термометр и часы, так надежнее.

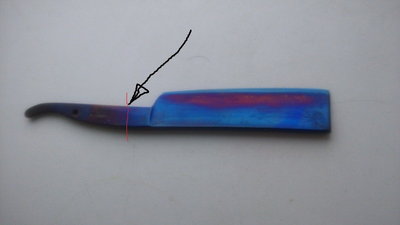

Проявилась зона закалки. По цвету 295 гр.С. (стрелкой - зона закалки).

После второго отпуска.

Отпуск 290 гр.С. РК после бритья.

Только после этого заточил и побрился целиком (бритва заточку держит - хорошо), есть желание еще отпустить, но пока подумаю - и так расклепывал 3 раза.
А вот для сравнения РК бритвы постоянного использования.

Бритва постоянного использования.

Бритва бреет на четыре с плюсом - уже не труп.
Сейчас если вижу бритву с выкрошенной РК (скорее всего линолиум резали) - но все равно сомнение есть.
Не все Шифилд - клин мягкие в бритье
Спасибо kuznec.

[Aleks Ander]

doctorkobelev, все изображения можно (нужно) вставить в текст, где им место. Жмём "Правка", сразу под полем текста видим выпадающий список наименований изображений, справа кнопка "Вставить в текст сообщения", выбираем из списка соответствующее изображение, тычем в текст, где оно должно быть, тычем в кнопку. Несложно.

[doctorkobelev]

Освоил, исправил.

[Tihohod]

...

[kuznec]

doctorkobelev
Рад что мои советы вам помогли, если что - обращайтесь, мне самому было интересно что с этого выйдет

[Tihohod]

Проконсультировался у kuznec, рекомендовано увеличить время и температуру.

А какое время при какой температуре рекомендуют справочники?

[doctorkobelev]

По отпуску (по температуре) четвертая таблица:
http://www.artwood.ru/state/view/57.html" onclick="window.open(this.href);return false;
или здесь
http://www.chipmaker.ru/topic/118767/pa ... try1951272" onclick="window.open(this.href);return false;
По времени: рекомендации от кузнец, у меня отпуск получился 290-300 гр.С. на 30 минут с медленным нагревом и остыванием в выключенной духовке.

[kuznec]

А какое время при какой температуре рекомендуют справочники?

Справочники справочниками, но в данном случае речь идёт о "лечении по фото ". Ведь точно что за сталь не известно, какая у неё предыдущая ТО тоже не известно. Так что на мой личный взгляд лучше не спеша пробовать от низкого к более высокому отпуску и смотреть результаты. Бритвы никогда не термичил, тут я не спец.

[doctorkobelev]

Так что на мой личный взгляд лучше не спеша пробовать от низкого к более высокому отпуску и смотреть результаты.

Каждый раз "собирать" бритву, затачивать и попробовать на своей щетине, самая точная диагностика.

[kuznec]

Это точно, конечно же дело хлопотное, тут за терпение отдельная похвала, но радует, что труды не зря прошли

[Tihohod]

По отпуску (по температуре) четвертая таблица:..
или здесь

Я спрашивал про ВРЕМЯ при определённой температуре, а в таблицах по ссылкам про время я ничего не углядел.
Если ты думаешь, что отпуск — это нагрел и всё, можно студить, то ты глубоко заблуждаешься. При температуре 250°, если мне память не изменяет, отпуск занимает многие часы, как бы не до суток; чем выше температура отпуска, тем время меньше.

Справочники справочниками, но... Бритвы никогда не термичил, тут я не спец.

Вот именно. Поэтому лучше положиться на мнение специалистов.

[doctorkobelev]

На 250 гр.С, нагрел и достал - отпуска почти не произошло, но было заметно улучшение.
При желании можно и сутки держать, и температуру поднимать только духовка бытовая больше 300 гр.С. у меня не выдает.
Если будет еще подобная бритва - сразу 300гр.С. и на один час. Опыт

[kuznec]

Tihohod когда ко мне обратился doctorkobelev, то я и не скрывал, что я не специалист в данном вопросе ведь не зубило термичим и ни на что не претендую, но посоветовал ему сделать так как бы я сам сделала. Прислушиваться или нет к советам кого либо уже выбор каждого. Напоминаю, что сталь точно не известна!!!, какое ТО было тоже не известно!!! Отпуск производился, как говорится, пальцем в небо и я считаю, что лучше начать с меньшего к большему (тут уже смотря по результату), ибо перегреть и выкинуть тогда бритву всегда успеется. Тем более у doctorkobelev в арсенале только духовка и строительный фен.

При температуре 250°, если мне память не изменяет, отпуск занимает многие часы, как бы не до суток

В зависимости от марки стали, от целей её использования, от закалки стали и т.д. Многие часы и на сутки - это скорее относится к отжигу но там и температура другая.

Добавлено спустя 5 минут 8 секунд:

Нагрев при отпуске производится в масляных, селитровых или щелочных ваннах, а также в газовых, мазутных ила электрических печах с воздушной атмосферой. В ряде случаев применяется нагрев в горне или на разогретой металлической плите. Общее время пребывания изделия в печи при отпуске составляет примерно 2—3 мин на 1 мм наименьшего сечения детали, но не менее, чем 30—40 мин.

Добавлено спустя 1 минуту 17 секунд:
Но ведь главное, что результат то положительный!

[Tihohod]

В зависимости от марки стали, от целей её использования, от закалки стали и т.д.

Что касается отпуска, то в любом случае лучше передержать, чем недодержать — твёрдость от этого точно не уменьшится.

Общее время пребывания изделия в печи при отпуске составляет примерно 2—3 мин на 1 мм наименьшего сечения детали, но не менее, чем 30—40 мин.

Если для данной марки при t°=250° рекомендованное время составляет, допустим, 10 часов, то насколько уменьшатся внутренние напряжения за полчаса? Наверняка есть какие-то таблицы, но едва ли больше чем наполовину от максимума. А если сэкономить на времени и увеличить температуру, то подсядет твёрдость.

Если будет еще подобная бритва - сразу 300гр.С. и на один час. Опыт(-:

Вот так и действуй — всех учёных-металлистов за пояс заткнёшь. А то понаписали, понимаешь, горы литературы, поназащищали диссертаций, дармоеды!

[Егор]

дармоеды!

Да! организуйте дармоедам пеню за пребывание на форуме . Мол если только тихий трёп - плати деньги . Рукастых станет больше . И казну царскую начнут наполнять . Для таких трепаться важнее чем честному человеку продать труд .

[kuznec]

Если для данной марки

Какой марки стали??? Скажите пожалуйста точно марку, какая была ранее ТО, что кромка так крошится?? Как это можно определить по фото?

Вот так и действуй — всех учёных-металлистов за пояс заткнёшь. А то понаписали, понимаешь, горы литературы, поназащищали диссертаций, дармоеды!

А как же цитата из справочника термиста (автор Сердюк, тоже пишет и Каменичный И.С. в спутнике термиста)? Вот ещё Гуляев в книге "Инструментальные стали" привёл табличку время выдержки при отпуске. Да и в книгах всех учёных-металлистов пишут, что при отпуске от 250-300град идёт снижение твёрдости и если они правы то лучше же наверное недодержать чем передержать? Если книги не верные, то дайте пожалуйста ссылку или название "путёвой" литературы.

[Tihohod]

kuznec, разговор идёт о том, что при отпуске надо соблюдать ВРЕМЯ. Точка. Спорить тут не о чем.
И придираться к тому, о чём я говорил "если мне память не изменяет", незачем.
