Кондуктор для высверливания пинов.

[Сергей В.]

Изготовления приспособления для высверливания пинов (кондуктор)

При реставрации опасных бритв часто приходится разбирать оправу, что сопряжено с высверливанием пинов. Чаще всего пины имеют полусферическую форму и сверло или зубной бур соскальзывают с пина и повреждают шайбу.

Разобрав более деятка оправ, поставил перед собой задачу, облегчить высверливание пинов специальным приспособлением для центровки и удержания сверла по оси пина.

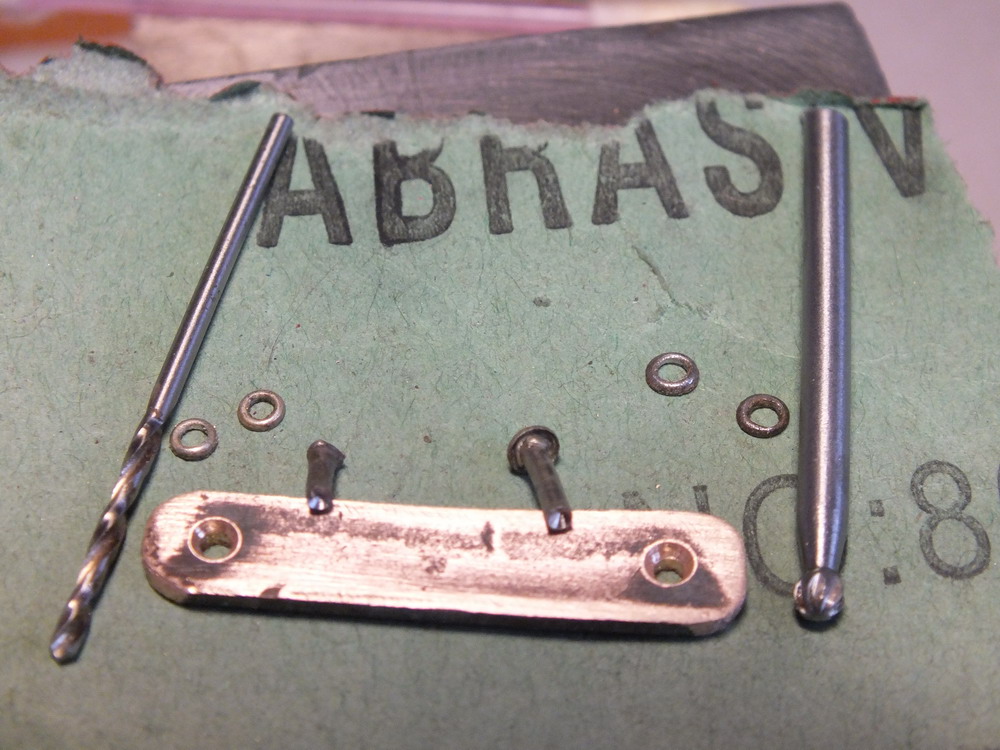

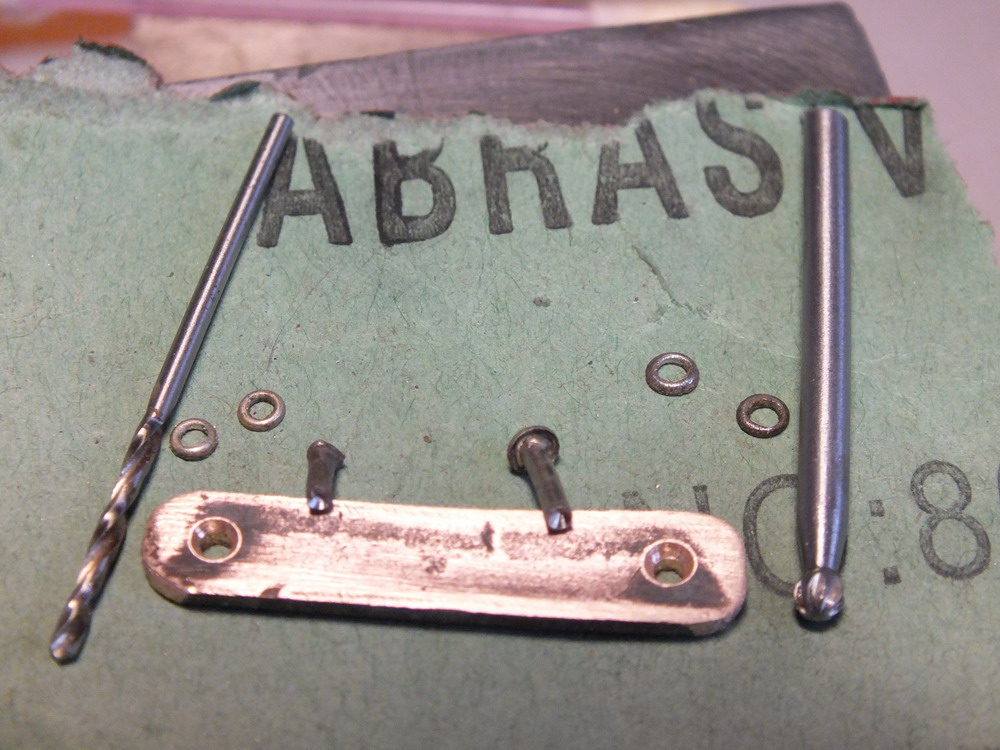

Кондуктор изготовил из куска фосфористой бронзы, толщиной 2,5 мм. В кондукторе просверлил два сквозных отверстия 1.5 мм и 1.8 мм. С одной стороны у отверстий снята полусферическая фаска твердосплавной шарошкой для дремеля со сферической головкой диаметром 3.0 мм.

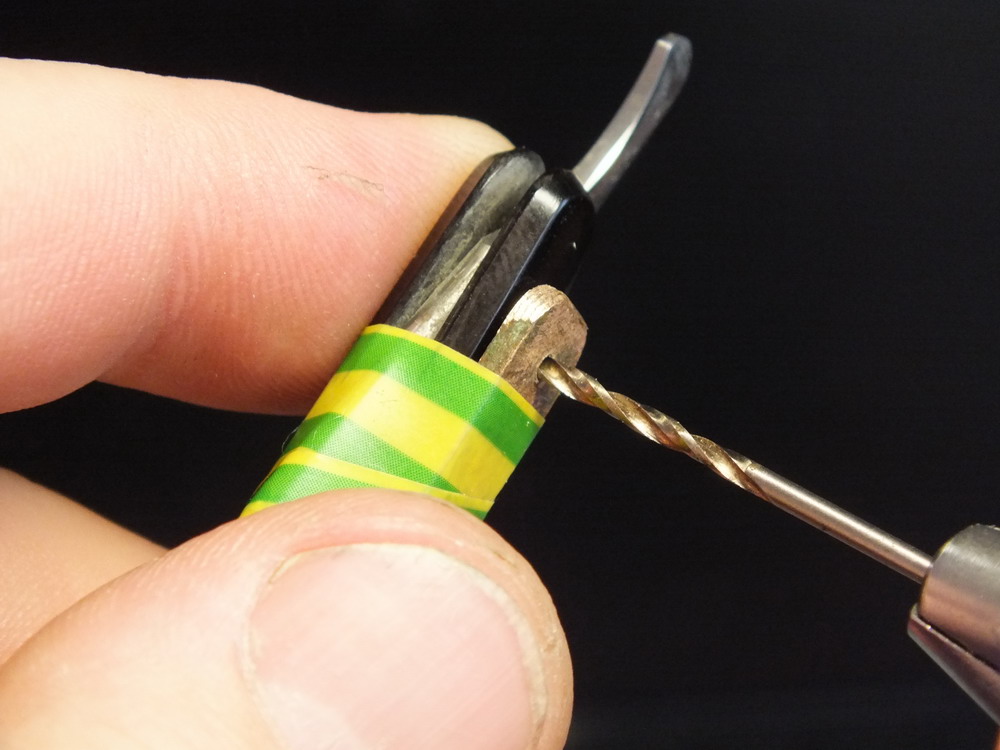

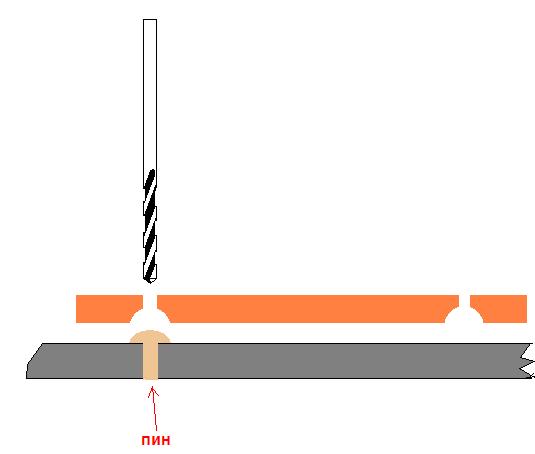

При высверливании кондуктор закрепляется на оправе так, чтобы головка пина входила в полусферическую фаску. (я закрепляю изолентой, как показал опыт, этого достаточно, чтобы сверло высверливало пин, не повреждая шайбу) Рис.1
Пользуйтесь камрады.

[UsmanTT]

Отличное простое решение. +

[paulswol]

Сергей- красавец плюс без вопросов

[Dobro]

Хорошее решение.
Надо будет тоже попробовать что-нибудь аналогичное сделать. Из нержавейки толстой попробую.

[Tihohod]

А почему кондуктор один? С обратной стороны прямо просится второй, чтобы можно было делать упор на неподвижном сверле такого же диаметра. (Мне просто не удавалось высверлить пин без второго сверла — для этого приходилось кернить с обеих сторон, бо до кондуктора не додумался.)

[Turkish]

Четко и лаконично . +1

[spez]

Молодец! Супер!!!
