Ретро-гриндер двухваловый

Сергей В. · Сообщение **Сергей В.** » 25.11.22, 21:52

Посмотрел последний ролик. На 10:01 четко видно, что рычагом управляется сближение шпинделей.

Сообщение **Олег Бритва** » 25.11.22, 23:28

Сергей В., я за ним сидел и работал. Прибор неоднозначный. Очень простой и по старинному сложный. Массивный и очень чётко отцентрованный, два вала дают полное отсутствие биений.

Сергей В. писал(а): ↑
25.11.22, 21:52
рычагом управляется сближение шпинделей

Именно. Никаких педалей там нет.

S&T · Сообщение **S&T** » 26.11.22, 15:34

Такого типа гриндер увидел сегодня в советской книжке 1930 года, при посещении Ленинской библиотеки:
А.А. Таньпетер Павмурмет - Перспективы развития промышленности Павлово-Вачского района - Госиздат, Нижегородское краевое отделение, 1930.

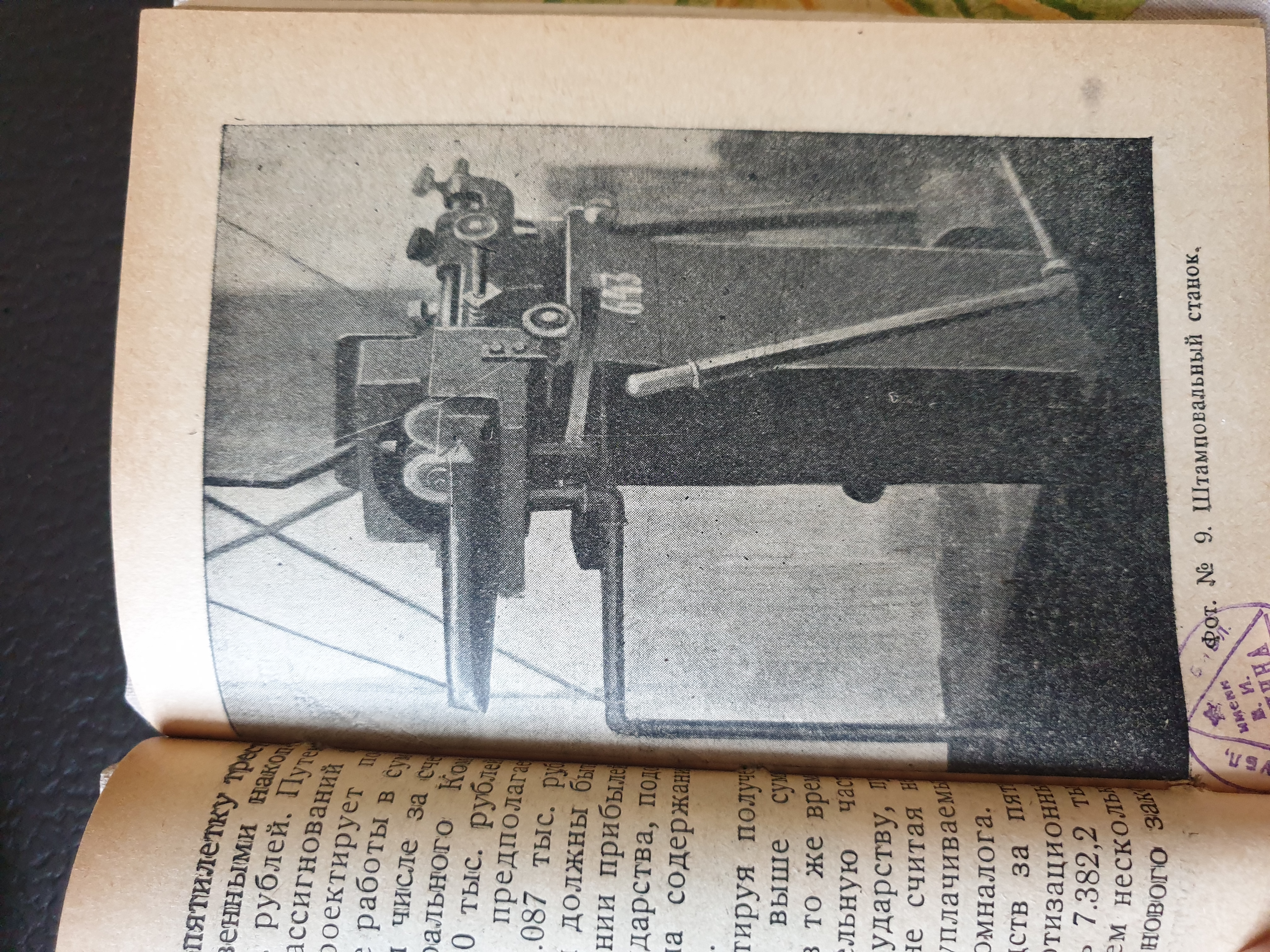

На подписи к фотографии он, вероятно ошибочно, назван "штамповальным станком". Это на с.41 в книге:

sergeku · Сообщение **sergeku** » 27.11.22, 12:45

Я всё о своём - на 15...20 секунде, а особенно близко видно на 7:53...8:03мин, первого ролика темы, по меткам на приводных ремнях на валах камней всё же, мне показалось, что оба вала крутятся в одну сторону, против часовой стрелки, если смотреть с места точильщика... нет там никаких дифференциалов...
Вероятно скорость вращения камней на валах не велика и центробежные силы тоже удобоваримые...

Сообщение **Олег Бритва** » 27.11.22, 17:18

sergeku писал(а): ↑
27.11.22, 12:45
нет там никаких дифференциалов

Нет их это точно.

anton · Сообщение **anton** » 07.02.23, 9:55

S&T писал(а): ↑
26.11.22, 15:34
А.А. Таньпетер Павмурмет - Перспективы развития промышленности Павлово-Вачского района - Госиздат, Нижегородское краевое отделение, 1930

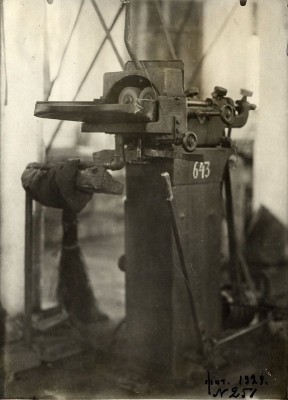

этот же станок, за номером 643, есть на оригинальном фото в Муромском историко-художественном музее. Подпись под фото:
Бритвенный станок. Цех фабрики в селе Тумботине. Дата съемки: 1929 год
тут качество получше, можно рассмотреть детальнее:

источник: https://russiainphoto.ru/photos/53075/

S&T · Сообщение **S&T** » 27.05.24, 22:44

Еще один ролик, где гриндер показан крупным планом:

phpBB [video]

Сергей В. · Сообщение **Сергей В.** » 28.05.24, 6:30

На 0:28 рабочий наживляет гайки на шпиндели; на левом - влево, на правом - вправо.
На 0:33 рабочий затягивает гайки ключём соответственно.
На 0:39 на крупном кадре видно, что на левом шпинделе - левая резьба, на правом - правая.
Если допустить, что вращение шпинделей в одну сторону, инженеры не заморачивались бы разной резьбой.
Противовращение шпинделей - бесспорный факт. (Имею Мнение Х...трубка Оспоришь)
Такшта не надо разводить здесь теории заговора.
