Станок "Умелые руки"

Сообщение wick2002 » 10.08.15, 13:51

Приветствую!

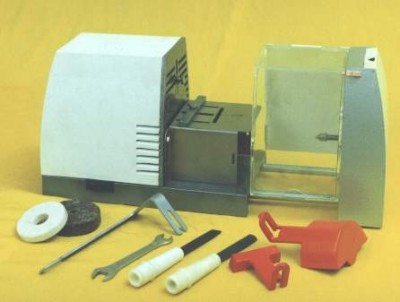

Вот предложили станок "Умелые руки"
Давно думал о таком для дома. Кто-то пользовался таким?
Как он по функциональности. Больше интересует, как токарный по дереву.

Есть ли у кого инструкция на него?
Вложения

Аватара пользователя
bambr
Эксперт
Сообщения: 405
Зарегистрирован: 22.06.15, 22:58
Репутация: 19
Откуда: Макеевка

Re: Станок "Умелые руки"

Сообщение bambr » 10.08.15, 14:04

у меня есть только часть станка с двигателем. Ничем примечательным не блещет. Как токарный по дереву думаю будет полная ерунда. Нужна ременная передача, не станок это а игрушка и так, мелочевку поточить...
если сопротивление бесполезно - возьмите конденсатор

Аватара пользователя
mowersv
Точно описáл опасную бритву
Сообщения: 1101
Зарегистрирован: 15.05.14, 10:10
Репутация: 62
Откуда: Урал

Re: Станок "Умелые руки"

Сообщение mowersv » 10.08.15, 14:25

bambr
Для чего тебе ременная передача? Ты хоть разберись перед тем как отвечать.
wick2002
Пойдёт, если небольшие детальки точить. Подставку под резцы только приделать придётся

Добавлено спустя 8 минут 45 секунд:

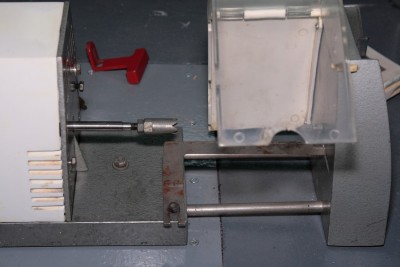

Вот в таком виде он для токарки предназначен

Добавлено спустя 59 секунд:
Подставка под резцы должна быть в комплекте.

Добавлено спустя 1 минуту 41 секунду:
Вот тут глянь
http://glavmex.ru/forum/viewtopic.php?f=21&t=285
Вложения

Аватара пользователя
bambr
Эксперт
Сообщения: 405
Зарегистрирован: 22.06.15, 22:58
Репутация: 19
Откуда: Макеевка

Re: Станок "Умелые руки"

Сообщение bambr » 10.08.15, 14:31

Ременная передача нужна для смены скорости, снятия нагрузки с вала двигателя, а ещё как своего рода фрикцион или подобие расцепной муфты на случай внезапного заклинивания. Такой станок применял мой приятель часовщик, только без задней бабки. На вал надел абразивный круг и точил стекла перед установкой в корпус часов. Только не говори, что ты запросто сможешь выточить что-то приличное из древесины на скорости 1400 об\мин
если сопротивление бесполезно - возьмите конденсатор

Аватара пользователя
mowersv
Точно описáл опасную бритву
Сообщения: 1101
Зарегистрирован: 15.05.14, 10:10
Репутация: 62
Откуда: Урал

Re: Станок "Умелые руки"

Сообщение mowersv » 10.08.15, 14:36

Бред сивой кобылы.
Станок предназначен для точения заготовок из дерева, конструктивно, без всяких переделок.

Аватара пользователя
bambr
Эксперт
Сообщения: 405
Зарегистрирован: 22.06.15, 22:58
Репутация: 19
Откуда: Макеевка

Re: Станок "Умелые руки"

Сообщение bambr » 10.08.15, 14:52

mowersv ты сам читал тему, на которую послал вопрощающего? Вот и не пиши чушь!
Я сейчас прямо оттуда процитирую
Основной характеристикой станка Умелые руки К-1 после мощности 250 Вт. является скорость вращения 2700 об/мин , при использовании инструментов малого диаметра не позволяет получить МАХ режимы резания и скорость работы сильно занижена. С этим можно мириться поскольку большая скорость особо и не нужна , больше нужна точность. При использовании абразивных кругов ситуация выглядит катастрофически. Рекомендуемая скорость круга для керамической связки 25-30 м.сек. При диаметре абразивного круга 60 мм на данном станке получается всего 9.42 м.сек , круг очень быстро осыпается практически не поработав. Чуть лучше выглядит дело при использовании алмазных кругов на бакелитовой связке.
Ну так что я не так написал?
Для компенсации осевой составляющей при работе на абразивных кругах и прочих инструментах , с торца вала электродвигателя под болт вложен шарик от подшипника который позволяет выбирать зазор в подшипниках при выработке.
Ага конечно, осевой люфт он выберет, а радиальный уже никак.
--Крепление электродвигателя к корпусу станка на шпильках за приливы на основании корпуса , приливы имеют конус обусловленный литейными уклонами , со временем с конусных поверхностей электродвигатель сползает. Необходимо делать отдельный крепеж или приклеивать все шайбы с гайками - а если потом разбирать...
И зачем оно такое вообще нужно тогда?

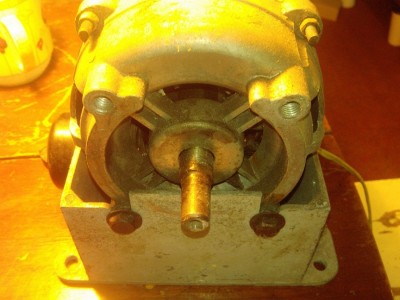

Сейчас я сделаю фото своей части станка с снятой крышкой.

Добавлено спустя 7 минут 18 секунд:
Мой станок отличается только двигателем. На дне написано 200 Вт и 1350 об\мин. Называется оно: Точило электрическое бытовое ТБУ-2. Только суть и конструкция моего точила и этого станка, моторной части сходная с небольшими изменениями.
Вложения
2015-08-10 14.46.51.jpg
если сопротивление бесполезно - возьмите конденсатор

Аватара пользователя
mowersv
Точно описáл опасную бритву
Сообщения: 1101
Зарегистрирован: 15.05.14, 10:10
Репутация: 62
Откуда: Урал

Re: Станок "Умелые руки"

Сообщение mowersv » 10.08.15, 14:58

Человек спросил - я ответил. Я сам на таком станке точил ручки для напильников. Чего ты влез сюда, непонятно. Зачем флуд разводишь, кому надо по ссылке, сами прочитают.

Аватара пользователя
bambr
Эксперт
Сообщения: 405
Зарегистрирован: 22.06.15, 22:58
Репутация: 19
Откуда: Макеевка

Re: Станок "Умелые руки"

Сообщение bambr » 10.08.15, 15:01

wick2002 так вот: если ты собираешься иногда точить мелочевку длиной 8-10 см и диаметром 2-3 см это ещё так сяк сойдет. И то совсем не надолго. Подшипник на выходе вала умирает очень быстро. У часовщика он был очень сильно заметен, хотя тот только пластик да стекла мелкие обтачивал.

Добавлено спустя 2 минуты 27 секунд:
mowersv писал(а):Я сам на таком станке точил ручки для напильников
У меня нет слов. (С) Умолкаю. :cry:
если сопротивление бесполезно - возьмите конденсатор

Аватара пользователя
mowersv
Точно описáл опасную бритву
Сообщения: 1101
Зарегистрирован: 15.05.14, 10:10
Репутация: 62
Откуда: Урал

Re: Станок "Умелые руки"

Сообщение mowersv » 10.08.15, 16:25

bambr писал(а):У меня нет слов. (С) Умолкаю.
Ну и слава богу :wink:

Аватара пользователя
ANATOL
Мастер "Золотые руки"
Сообщения: 245
Зарегистрирован: 18.11.07, 22:28
Репутация: 29
Откуда: г.Екатеринбург

Re: Станок "Умелые руки"

Сообщение ANATOL » 10.08.15, 19:53

Когда с инструментом и станками была напряжонка "Умелые руки" были весьма востребованы.Сам использовал как камнерезный и как бормашинку.

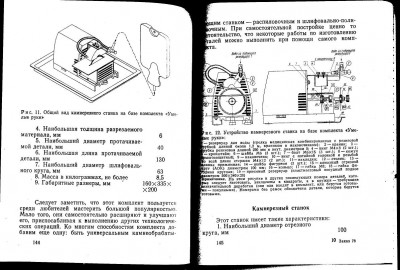

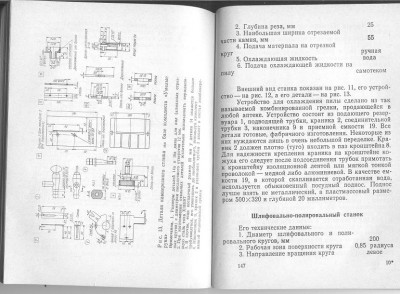

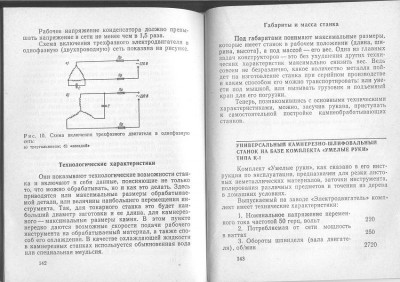

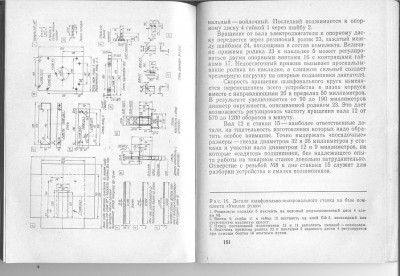

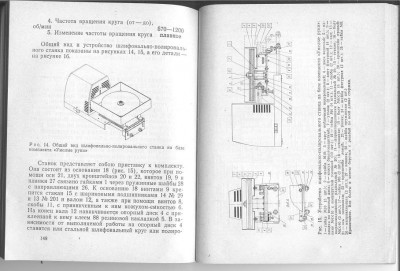

Из книги "Юному камнерезу",Леонид Пронин.
Вложения
Изображение 310.jpg
Изображение 306.jpg
Изображение 307.jpg
Изображение 308.jpg
Изображение 309.jpg

Аватара пользователя
Пастор
Настоящий знаток (лауреат)
Сообщения: 627
Зарегистрирован: 19.03.15, 21:58
Репутация: 266
Откуда: Умань

Re: Станок "Умелые руки"

Сообщение Пастор » 27.12.16, 22:34

Решил сделать себе универсальный станок для всех моих нужд. Правда движка пока нет. Планирую асинхронный трёхфазный движок мощностью 0,55-0,75кв а вот с оборотами ещё не определился 1500 или 3000? Столешница будет скорее всего переделываться, но на первых порах пойдёт и эта. Пока денег потратил сорок шесть зелёных. Рассчитываю уложится в сотню баксов. Возможно конструкция кому то пригодится? :)
phpBB [video]
Если выбираешь не ты, значит выбирают за тебя!

Аватара пользователя
mister maloi
Настоящий знаток (лауреат)
Сообщения: 650
Зарегистрирован: 27.05.13, 14:19
Репутация: 97
Откуда: РФ г.Астрахань/Eskilstuna

Re: Станок "Умелые руки"

Сообщение mister maloi » 27.12.16, 23:08

Пастор не перестает удивлять, молодец.

Аватара пользователя
GScobe
«Кировец» К-700А
Сообщения: 1797
Зарегистрирован: 13.01.14, 23:23
Репутация: 177
Откуда: Киров

Re: Станок "Умелые руки"

Сообщение GScobe » 28.12.16, 0:36

Не думаешь что при натяжении ремня ось может изогнуть? На такой длине вала биение на конце будет огого.
Муссолини харь псевдозаточкой. Типазаточник-параллельщик. Баблосгрёб.

Аватара пользователя
Пастор
Настоящий знаток (лауреат)
Сообщения: 627
Зарегистрирован: 19.03.15, 21:58
Репутация: 266
Откуда: Умань

Re: Станок "Умелые руки"

Сообщение Пастор » 28.12.16, 1:12

Нет ось не согнёт так как натяжение ремня не будет жёстским. Двигатель будет крепится на подвижной платформе что то напоминающее маятник мотоцикла на салинблоках чтоб уменьшить вибрацию. Ну а если будет биение на валу сделаю типа серьги на конец вала как на горизонтальнофрезерных станках. Я про уголок тот что снизу не зря упоминал. Он будет служить и контр упором. Там снизу торчат длинные болты чтоб уменьшить количество деталей, на них и будет надет и прикручен этот контр упор.
Если выбираешь не ты, значит выбирают за тебя!

Аватара пользователя
RuslanK
Настоящий знаток (лауреат)
Сообщения: 3138
Зарегистрирован: 28.07.14, 7:45
Репутация: 600
Откуда: ВАО Москва

Re: Станок "Умелые руки"

Сообщение RuslanK » 28.12.16, 17:12

Пастор, за труды, и тем более за снятое видео, держи плюс.
Времени и усилий уже потрачено немало и столько же, а думаю, что и гораздо больше, ещё впереди,
но это другой вопрос. Одно удивило, ведь такой шайтан-станок на чугунной станине всё-таки
больше вариант для гаража или мастерской, но ни в коем случае для квартиры...
Сам склоняюсь к небольшим инструментам, приспособлениям, типа - поработал, убрал в тумбочку..,
пусть и обойдутся они подороже (меня за такой станок, а тем более за пыль от него, давно бы
вместе с ним в тамбур выселили), хотя если у тебя хотя бы пятикомнатная с личным кабинетом, то
тут я умолкаю..)
Да и например, если мне нужно взбить 50 грамм сливок для кофе, я не достаю этот громозкий
кухонный комбайн, а беру дремель небольшой миксер.. Всё таки для квартиры надоть покомпактней.
Но то, что сделал это молодец, с удовольствием буду наблюдать за эволюцией сего станка.
Бесит, когда приходится пользоваться бритвой моложе себя...

Аватара пользователя
Пастор
Настоящий знаток (лауреат)
Сообщения: 627
Зарегистрирован: 19.03.15, 21:58
Репутация: 266
Откуда: Умань

Re: Станок "Умелые руки"

Сообщение Пастор » 28.12.16, 17:45

Я рад что моя идея кому то понравилась, и быть может пригодится. К сожалению живу в двукомнатной квартире и личного кабенета, а тем более гаража не имею. Планирую полностью акупировать балкон под свои нужды. Тем более это облегчит уборку, а также будет возможность сделать вытяжку.
Если выбираешь не ты, значит выбирают за тебя!

Аватара пользователя
RuslanK
Настоящий знаток (лауреат)
Сообщения: 3138
Зарегистрирован: 28.07.14, 7:45
Репутация: 600
Откуда: ВАО Москва

Re: Станок "Умелые руки"

Сообщение RuslanK » 28.12.16, 18:00

Тогда ближе к весне запланируй, кроме переноса станка, ещё и утепление балкона,
чтобы круглогодично работать..
Ну и ессно, не забывай о допнагрузке на балкон, но если лоджия не страшно..
Бесит, когда приходится пользоваться бритвой моложе себя...
